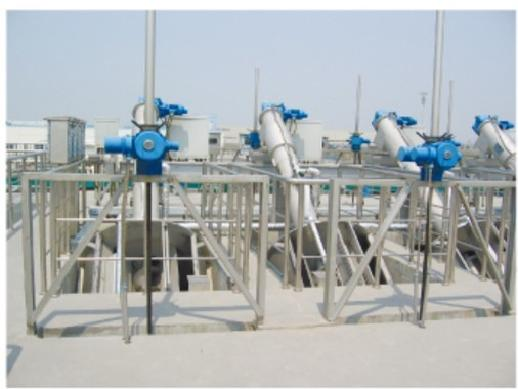

一、用途
OA1型楔形式螺旋格栅除污机是吸收消化国外 技术，结合我国水处理工程的具体实际情况，由我公司自行研究、开发、制造出 来一种新型设备，适用城市污水处理厂的细格栅，是污物的截留收集、输送和压榨三者功能为一体的新产品。
二、结构及工作原理
该设备由一系列圆环栅片组成的圆形楔筐作为栅面，与水平面成35°安装在水渠中，当污水从格栅端头流入栅筐内，大于栅隙的滤渣被拦截，沉积在栅筐内表面，齿形刮板由电机驱动旋转，将滤渣刮至栅筐上方靠重力落下，同时电机反转，带动齿形刮板倒转，并通过清渣板将截留的滤渣落入集渣槽里，滤渣通过中心螺旋输送、挤压、脱水后，由卸料口落入物料箱或输送机进行外运处理。
三、主要技术参数和安装尺寸表
参数 | 型号 | OA₁-600 | OA₁-800 | OA+-1000 | OA₁-1200 | OAt-1400 | OA+-1600 | OA-1800 | OA₁-2000 | OAt-2200 | OA₁-2400 | OA₁-2600 | |
索度B(mm | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | ||
语道宽度B(mm) | 620 | 820 | 1020 | 1220 | 1440 | 1640 | 1840 | 2040 | 2240 | 2440 | 2640 | ||
栅条间隙b(mm) | 6~12 | ||||||||||||
安装角度a(°) | 35 | ||||||||||||
集道深度H(mm) | Ha+300~500 | ||||||||||||
卸料口至平台 高度Hr(mm) | 1000-1500 | ||||||||||||
结速度n(r/min) | =6 | ||||||||||||
电机功率N(kw) | 1.1 | 1.5 | 2.2 | ||||||||||
安装尺寸 (mm) | b=6 | 820 | 1010 | 1190 | 1400 | 1660 | 1870 | 2280 | 2490 | 2670 | 2990 | 3050 | |
b=10 | 1010 | 1190 | 1400 | 1660 | 1880 | 2280 | 2490 | 2670 | 2990 | 3050 | |||
b=6 | 430 | 540 | 620 | 740 | 840 | 900 | 1260 | 1300 | 1340 | 1370 | 1490 | ||
b=10 | 460 | 550 | 630 | 750 | 850 | 950 | 1260 | 1300 | 1340 | 1370 | 1490 | ||
L | 500 | 650 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1600 | ||
L | 1230 | 1420 | 1420 | 1310 | 1590 | 1590 | 1590 | 1520 | 1520 | 1520 | 1520 | ||
H₃ | 300 | 350 | 480 | 590 | 750 | 850 | 9501 | 1150 | 1250 | 1400 | 1490 | ||
土建载荷 | P₁ (KN) | 7.2 | 8.3 | 10.4 | 11.76 | 19.5 | 22.0 | 25.0 | 38.0 | 41.0 | 46.0 | 56.0 | |
P₂ (KN) | 3.5 | 4.1 | 5.2 | 5.8 | 9.75 | 11.0 | 12.2 | 18.7 | 20.4 | 22.9 | 27.9 | ||
四、主要特点
■整机结构紧凑，占地面积小，易于安装操作和维护；
■设备栅条间隙小， 一般可设计在6～12mm 范围内：
■截污效率高，封闭式输送，对环境不产生污染；设备可实行全自动控制，运转平稳、能耗低、噪声小；
■设备运行过程中实行自动清洗，永不堵塞。
六、过水流量表
型号 参数 | OA+-600 | OA+-800 | OA+-1000 | OA₁-1200 | OA₁-1400 | OA+-1600 | OA-1800 | OA+-2000 | OA1-2200 | OA+-2400 | OA+-2600 | ||
栅前水深H₂ (mm) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | ||
过栅流速V(m/s) | 0.8 | ||||||||||||
间隙（mm） | 过水流量 (m³s) | 83 | 130 | 200 | 300 | 419 | 630 | 850 | 一 | 一 | 一 | 一 | |
10 | 91 | 151 | 241 | 348 | 482 | 638 | 878 | 1061 | 1315 | 1750 | 2150 | ||
七、外形安装尺寸图
