LF型链板回转式格栅除污机

一、用途

LF型链板回转式格栅除污机(简称回转式格栅除污机),适用于城市污水处理中雨水、污水站、给水提升泵站以及污水处理厂的  进水泵房,用来拦截、清除漂浮杂物,是一种适用范围较广的除污设备。


二、结构及工作原理

该设备采用链板回转式,由固定栅条组成过水栅面,当污水流过时,大于栅隙的杂物被拦截,耙齿板的耙齿深入栅条的间隙中,当驱动装置带动牵引链作回转运动时,耙齿把截留在栅面上的杂物自下而上带至出渣口,杂物依靠重力自行脱落,从卸料口中落下输送机或垃圾小车内,然后外运或作进一步的处理。


三、型号说明

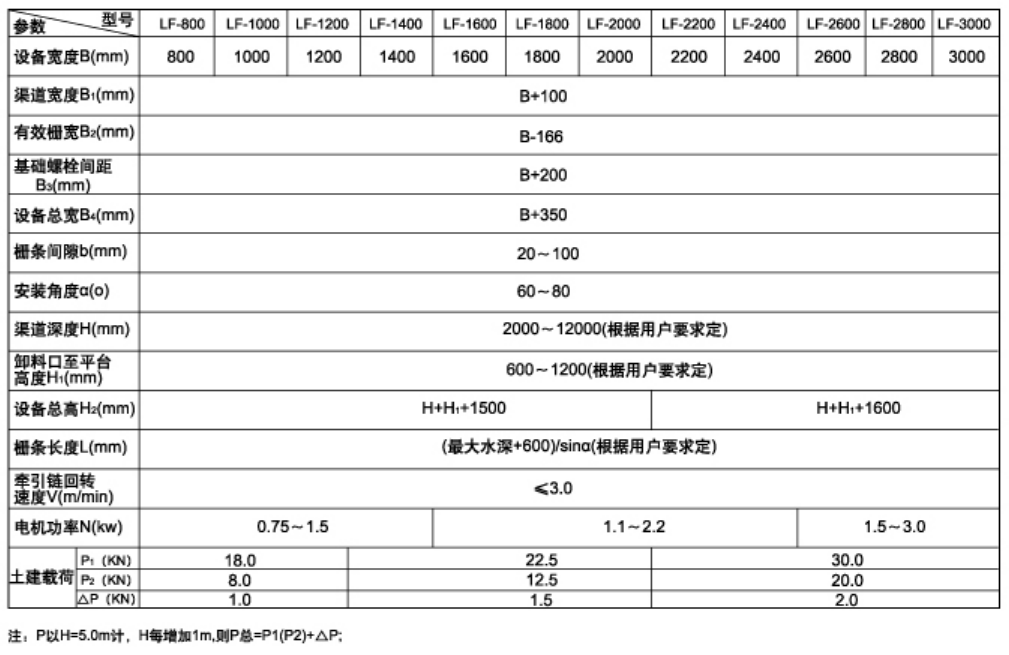

、主要技术参数和安装尺寸表



五、主要特点

■ 驱动装置采用摆线针轮或斜齿轮减速电机经传动链或驱动,噪声低、结构紧凑、运行平稳等特点:

■ 粑齿板经金加工,精度高、外观美观,两把齿板间距为2.0-2.5m, 中间增设1道撑挡,可有效地清除较大杂物;

■ 机架为整体框架结构,刚性强,安装简便、日常维修工作量少;

■ 设备操作简便,可就地/远程控制设备的运行;

■ 为防止意外过载,设有机械剪切销和过电流双重保护,使设备运行安全可靠。

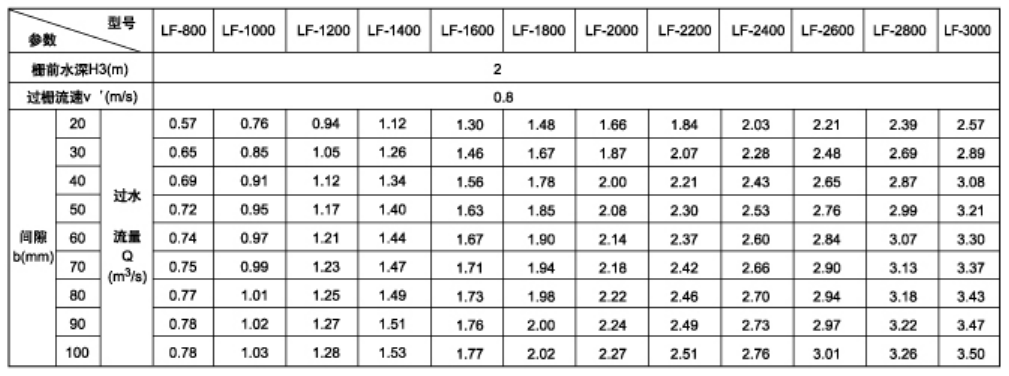

、过水流量表



七、外形安装尺寸图
