一、用途
ZBGX型周边传动刮吸泥机适用于中心进水、周边出水、中心排泥的大、中、小型池径的辐流式沉淀池，主要用于城镇污水处理厂 或沉池内吸排泥。

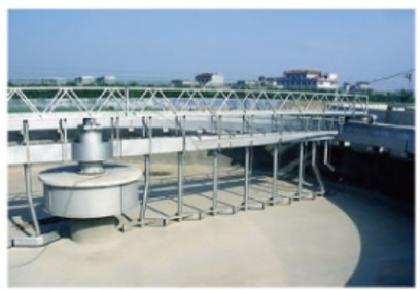

二、结构及工作原理
该设备采用周边传动，污水从池中心的进水管流入，经稳流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积 于池底，驱动装置带动工作桥架沿周边旋转，并带动吸泥管系统和集泥刮板转动，刮板将污泥刮集后由吸泥管依靠池内静水压抽吸至集 泥槽内排入中心泥缸，再通过中心排泥管排出池外，水面的浮渣通过旋转撒渣装置导入排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。
三、主要技术参数和安装尺寸表
参数 | 型号 | ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 |
池径φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
周边池深H(m) | 3.5-4.5(根据用户要求定 | |||||||||
池边水深Hz(m) | 3.0～4.0(根据用户要求定) | |||||||||
周边线速度V(m/min) | 1.8~2.2 | |||||||||
行走轮尺寸(mm | 中420×120 | φ420×150 | ||||||||
电机功率N(KW) | 0.37 | 0.55 | 0.75 | |||||||
安装尺寸 (mm) | 中 ： | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
中₂ | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
φ₃ | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
中4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
H₂ | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
B | 规据用户要求定 | |||||||||
Ha | 根擦用户要求定 | |||||||||
L | 极据用户要求定 | |||||||||
周边轮压P₁ (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
中心平台重直载荷Pz(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
中心平台水平载荷P₃ (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
四、工作特点
工作桥可采用半桥式或全桥式，其材质可采用碳钢、不锈钢及铝合金等；
驱动装置采用轴装式斜齿轮减速机与主动滚轮直联传动，结构紧凑，机械效率较高；
吸泥管采用喇叭口形式，吸泥效果好；吸泥方式有两种：自吸式和虹吸式(常规采用前种) ;
五、外形安装尺寸图

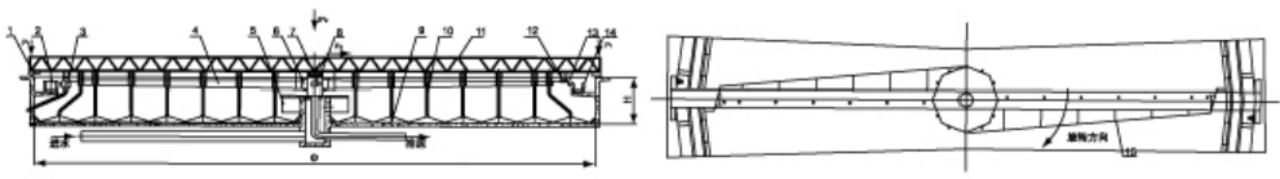

半桥式(单边驱动)

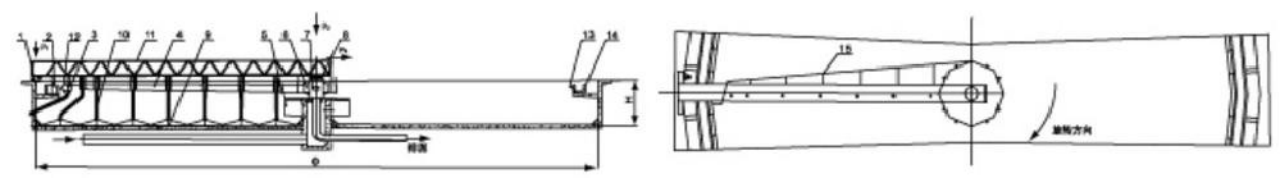

全桥式(双边驱动)

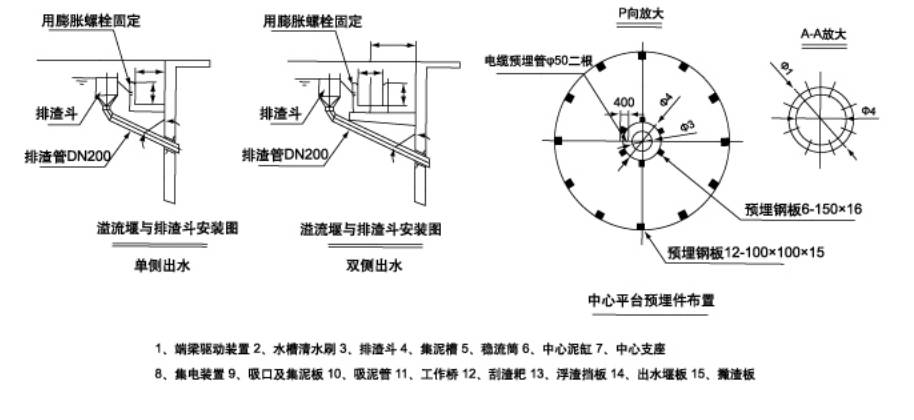

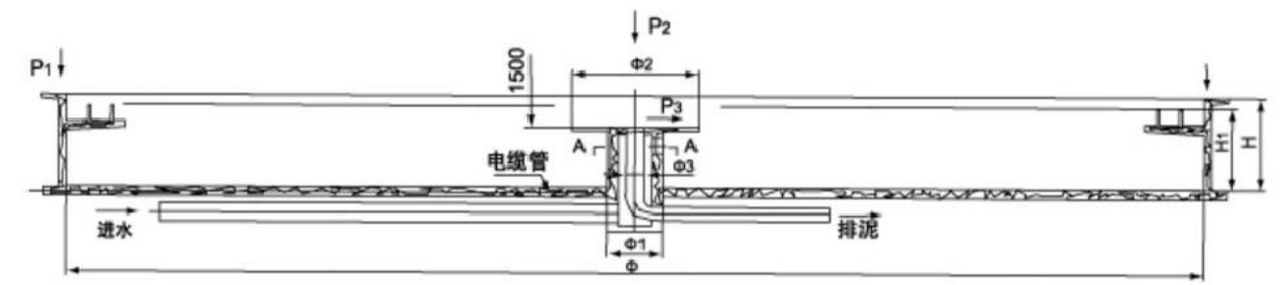

土建图
