一、用途
ZBG型周边传动刮泥机适用于中心进水、周边出水、中心排泥的中、大型池径的辐流式沉淀池；主要用于城镇污水处理厂初沉池 内排泥，该设备于2002年取得建设部科技成果推广项目证书。
二、结构及工作原理
该设备采用周边传动，污水从池中心的进水管流入，经稳流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置驱动工作桥架沿周边旋转，并带动刮臂及刮泥板转动，将污泥从池周刮向中心集泥槽后，靠池内静水压由排泥管排出池外，水面的浮渣通过撇渣装置撇向池边，再由刮渣耙刮进排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。
三、主要技术参数和安装尺寸表
参数 | 型号 | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 |
池径中(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
周边池深H(m) | 3.5～4.5(根据用户要求定) | |||||||||
池边水深Hz(m) | 3.0～4.0(根据用户要求定) | |||||||||
周边线速度V(m/min) | 2.0~3.0 | |||||||||
行走轮尺寸(mm) | 400×120 | 中420×150 | ||||||||
电机功率N(KW) | 1.1 | 1.5 | 2.2 | 3.0 | 4 | |||||
安装尺寸 (mm) | φ; | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
中₂ | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
φ₃ | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
中₄ | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
Hz | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
B | 根据用户要求定 | |||||||||
Hs | 根据用户要求定 | |||||||||
根据用户要求定 | ||||||||||
周边轮压P₁ (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
中心平台垂直载荷P₂ (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
中心平合水平载蓿P(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
四、工作特点
1.工作桥可采用半桥式或全桥式，其材质可采用碳钢、不锈钢或铝合金等；
2.驱动装置采用轴装式斜齿轮减速机与主动滚轮直联传动，结构紧凑，机械效率较高；
3.刮板以对数螺旋线轨迹集泥，连续性好、集泥的效率较高；当池底坡度为1:10,可减小刮泥时的阻力；
五、外形安装尺寸图

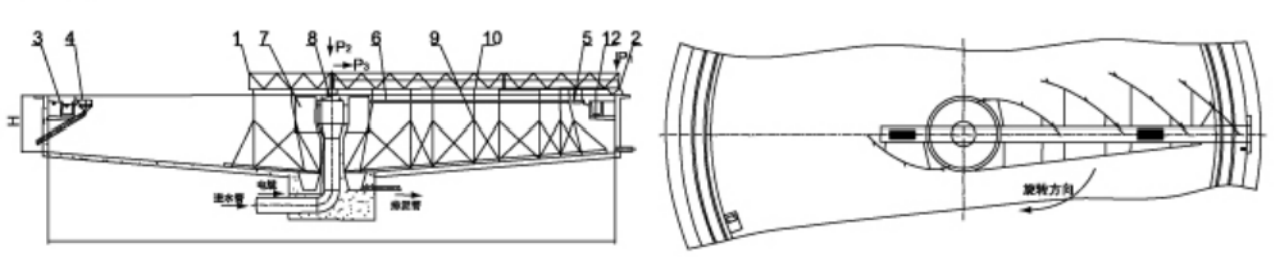

半桥式

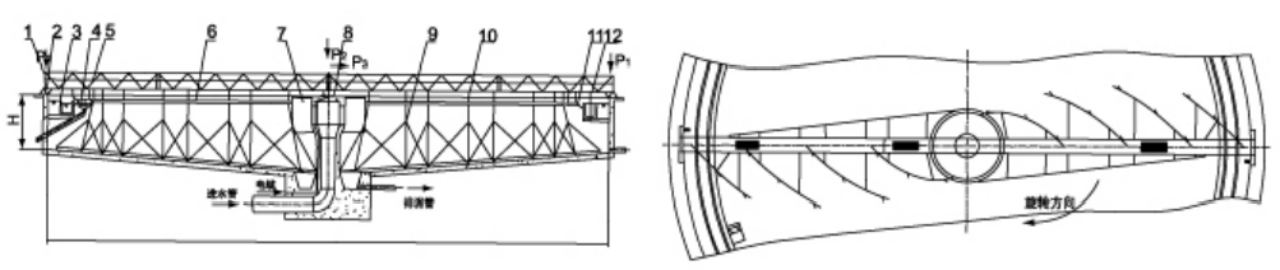

全桥式

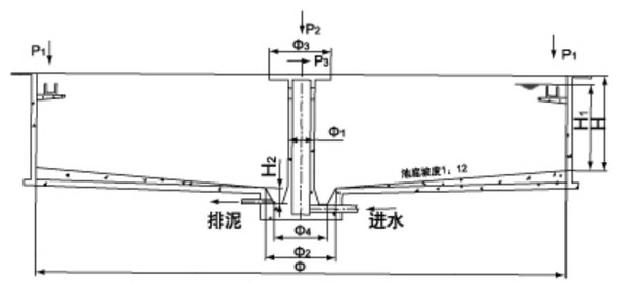

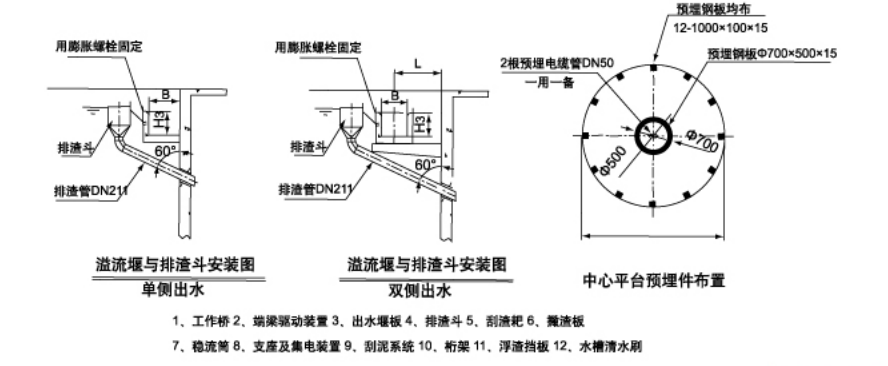

土建图
