一、用途
PZM型不锈钢渠道闸门主要用于给水、排水工程，用于截断渠道内的水流，其工作介质为常温下的原水、清水、污水。

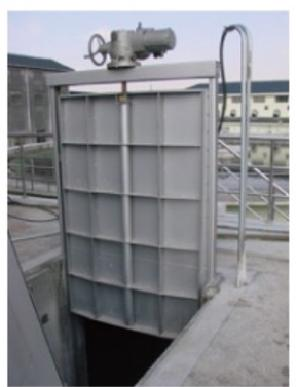

二、结构与工作原理
闸门采用渠道整体合装结构形式，暗杆式(常规)、平面加筋型、插板式安装；它是由启闭机
带动丝杆转动，在梯形螺纹作用下使启闭螺母带动门体上下运行，以达到截断或疏通水流的作用。
三、主要技术参数和安装尺寸表
规格 参数 | PZM 500X5 | PZM- | PZM 000 | PZM- 1500X1500 | PZM- 1800X1800 | PZM- 2000× 2000 | PZM 2500X 00 | 2N | |
闸门规格BXH(mm) | 500X500 | 800X800 | 1000X1000 | 1500X1500 | 1800X1800 | 2000X2000 | 2500X2500 | 3000X3000 | |
渠道深度Hn(mm) | 根据土建实际尺寸而定 | ||||||||
大承受压力P(Mpa) | 0.06 | ||||||||
大渗透量(Lmin·m) | <1.25 | ||||||||
启闭速度v(m/mìn) | 0.3 | ||||||||
电机功率N(kW) | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | |
安装尺寸 (mm) | A | 620 | 920 | 1120 | 1620 | 1950 | 2150 | 2650 | 3150 |
C | 150 | 150 | 150 | 200 | 200 | 250 | 250 | 250 | |
H₂ | 800 | 800 | 800 | 800 | 800 | 800 | B00 | 800 | |
四、主要特点
对渠道的适应性强，橡胶密封，止水性能好。
闸门的过水断面与渠道等宽，超宽型可制作成双点启闭。
不锈钢制作，重量轻便，防腐性能好。

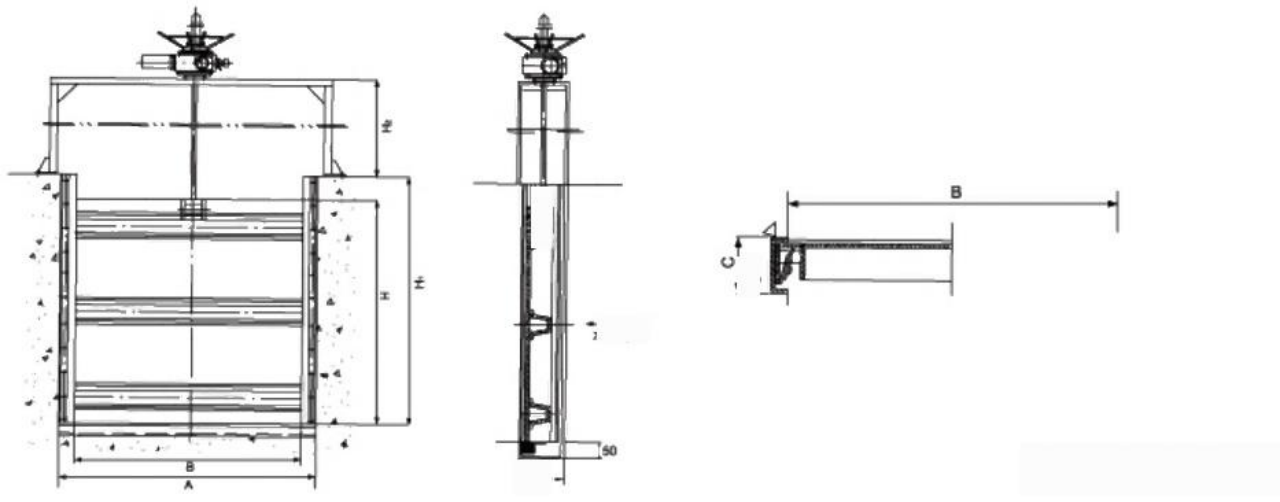

五、外形尺寸安装图
