一、用途
MXF型明杆式铸铁镶铜方闸门主要用于灌溉、防汛、水利水电、污水处理厂及自来水厂等给水排水工程,用来截断或疏通水流。

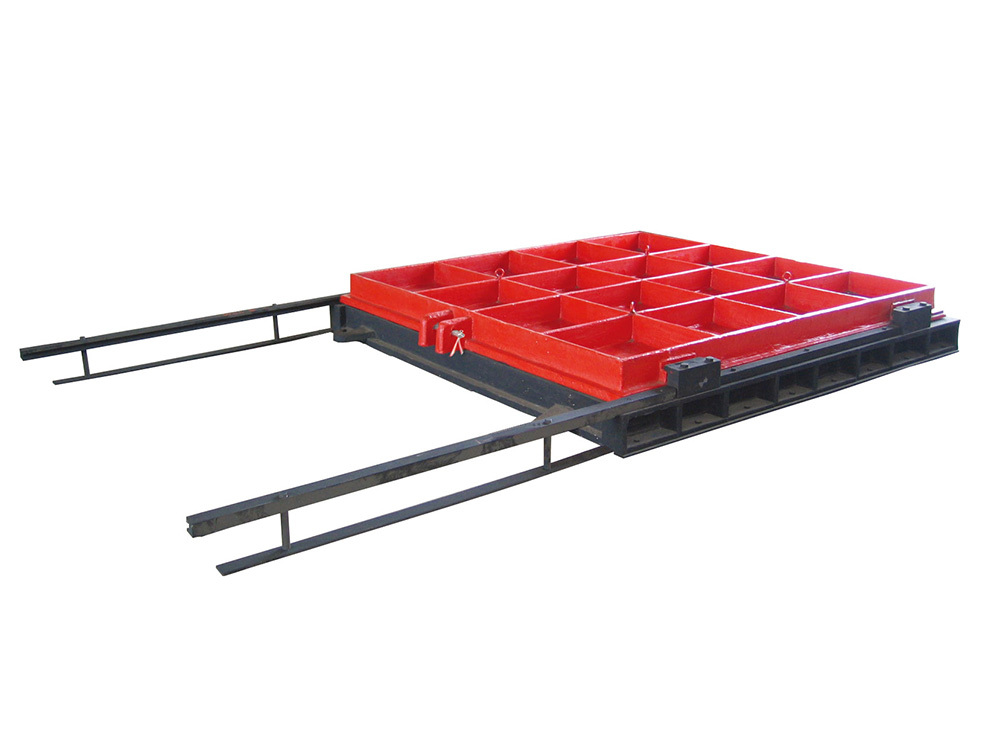

二、结构与工作原理
闸门采用明杆式,平面加筋型、附壁式安装,适用于安装在墙上的升杆式方型孔口闸门,其平整的内底与井壁紧密贴合;它是由启闭机带动启闭螺母转动,在梯形螺纹作用下使丝杆带动闸门门体上下运行,以达到截断或疏通水流的作用。
三、主要技术参数和安装尺寸表
规格 参数 | MXF- 300×300 | MXF- 400×400 | MXF- 500×500 | MXF- 600×600 | MXF- 700×700 | MXF- 800×800 | MXF- 900×900 | MXF- 1000×1000 | |
闻门规格B×H(mm) | 300×300 | 400×400 | 500×500 | 600×600 | 700×700 | 800×800 | 900×900 | 1000×1000 | |
孔口中心至平台的距离H(mm) | 根据土建实际尺寸高定 | ||||||||
正/反向 大承受压力P(Mpa) | 0.1/0.02 | ||||||||
正/反向 大渗漏(L/minm) | ≤1.25/≤25 | ||||||||
启闭速度V(m/min) | 0.3 | ||||||||
电机功宰N(KW) | 0.37 | 0.37 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | |
安装尺寸 (mm) | A | 456 | 556 | 656 | 790 | 940 | 1010 | 110 | 1210 |
C | 200 | 250 | 310 | 360 | 420 | 470 | 530 | 580 | |
E | 83 | 83 | 83 | 123 | 135 | 150 | 150 | 163 | |
H₂ | 580 | 680 | 80 | 900 | 1000 | 1200 | 1400 | 1700 | |
Hs | 456 | 556 | 656 | 790 | 40 | 1010 | 1110 | 1210 | |
b | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 |
规格 参数 | MXF 1200×1200 | MXF. 1400×1400 | MXF 1500×1500 | MXF. 1600×1600 | MXF 1800×1800 | MXF 2000×2000 | MXF 2200×2200 | MXF- 2400×2400 | |
间门规格B×H(mm) | 1200×1200 | 1400×1400 | 1500×1500 | 1600×1600 | 800×1800 | 2000×2000 | 2200×2200 | 2400×2400 | |
孔口中心至平台的距离H(mm) | 根据土建实际尺寸高定 | ||||||||
正/反向 大承受压力P(Mpa) | 0.1/0.02 | ||||||||
正/反向 大渗漏(L/minm) | <1.25/≤2.5 | ||||||||
启闭速度V(m/min) | 0.3 | ||||||||
电机功率N(KW) | 11 | 11 | 1.1 | 1.5 | 15 | 22 | 2.2 | 30 | |
安装尺 (mm) |
A | 1430 | 1630 | 1740 | 850 | 2050 | 2270 | 2480 | 2660 |
c | 690 | 800 | 850 | 900 | 1000 | 1110 | 1210 | 1315 | |
E | 174 | 174 | 174 | 204 | 220 | 254 | |||
H₂ | 2000 | 2500 | 2650 | 2800 | 3200 | 4100 | |||
Hs | 1430 | 1630 | 1740 | 1850 | 2050 | 2270 | 2480 | 2660 | |
150 | 150 | 150 | 200 | 200 | 200 | ||||
12 | 12 | 12 | 12 | 12 | 16 |
四、主要特点
■ 结构强度高,耐腐蚀性好,承压能力大;
■ 密封面采用铜合金精密加工,密封性好、渗水量小;
■ 安装、调试及维护使用方便。

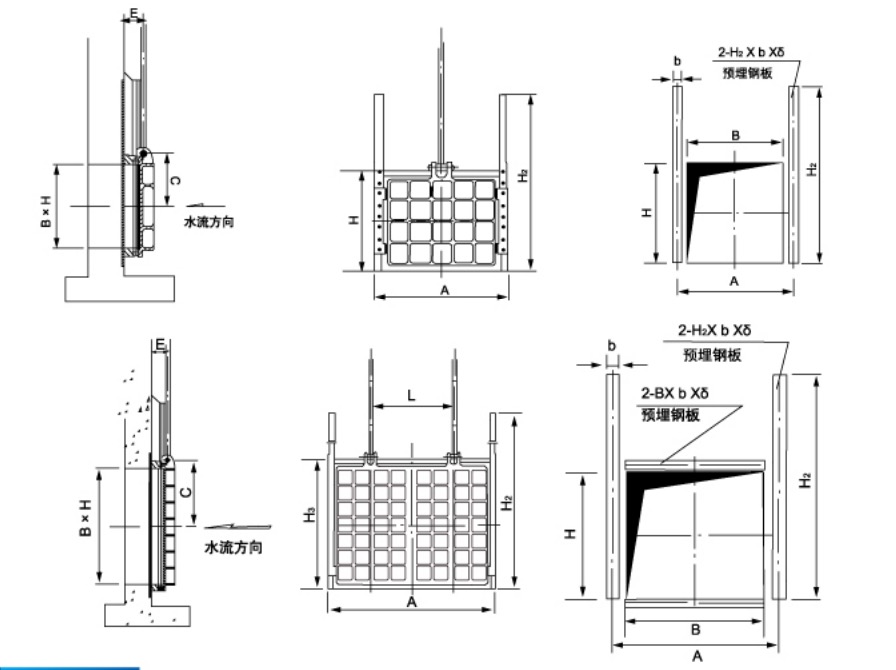

五、外形安装尺寸图
