全浸式滤布转盘过滤器

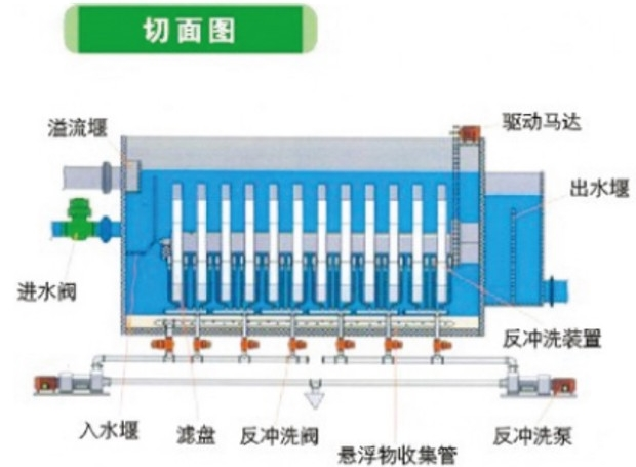

一、工作原理

外进里出式转盘过滤器由一系列水平安装的旋转过滤盘组成,每个过滤转盘由以偶数的扇形过滤板组合而成,转盘上装有可方便拆 卸的滤布,滤布材质为纤维,滤布的过滤孔径为10um。

纤维转盘滤池的运行状态包括:过滤、反冲洗、排泥状态。

(1)过滤

污水重力流进入滤池,滤池中设有布水堰。滤布采用全淹没式,污水通过滤布外侧进入,过滤液通过中空管收集,重力流通过出水  堰排出滤池。整个过程为连续式。

(2)清洗

过滤中部分污泥吸附于滤布外侧,逐渐形成污泥层。随着滤布上污泥的积聚,滤布过滤阻力增加,滤池水位逐渐升高。通过压力传

感器监测池内液位变化。当该池内液位到达清洗设定值(高水位)时, PLC 即可启动反抽吸泵,开始清洗过程。清洗时,滤池可连续过滤。

过滤期间,过滤转盘处于静态,有利于污泥的池底沉积。清洗期间,过滤转盘以1转/2分钟的速度旋转。抽吸泵负压抽吸滤布表  面 ,吸除滤布上积聚的污泥颗粒,过滤转盘内的水自里向外被同时抽吸,并对滤布起反清洗作用。瞬时冲洗面积仅占全过滤转盘面积的  1%左右。反冲洗过程为间歇。

清洗时,2个滤盘为一组,通过自动切换抽吸泵管道上的电动阀控制,纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行,  其间抽吸泵的工作是连续的。当进水水质突然之间恶化,池内液位迅速上升到反洗液位,清洗时同时启动所有反冲洗泵,可同时对几组  过滤转盘进行反冲洗,直至反冲洗周期恢复正常。

(3)排泥系统

纤维转盘滤池的过滤转盘下设有斗形池底,以利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量,可延长过滤时间,减少  反洗水量。经过一设定的时间段,PLC启动排泥泵,通过池底穿孔排泥管将污泥回流至厂区排水系统。其中,排泥间隔时间及排泥历时  可以调整。

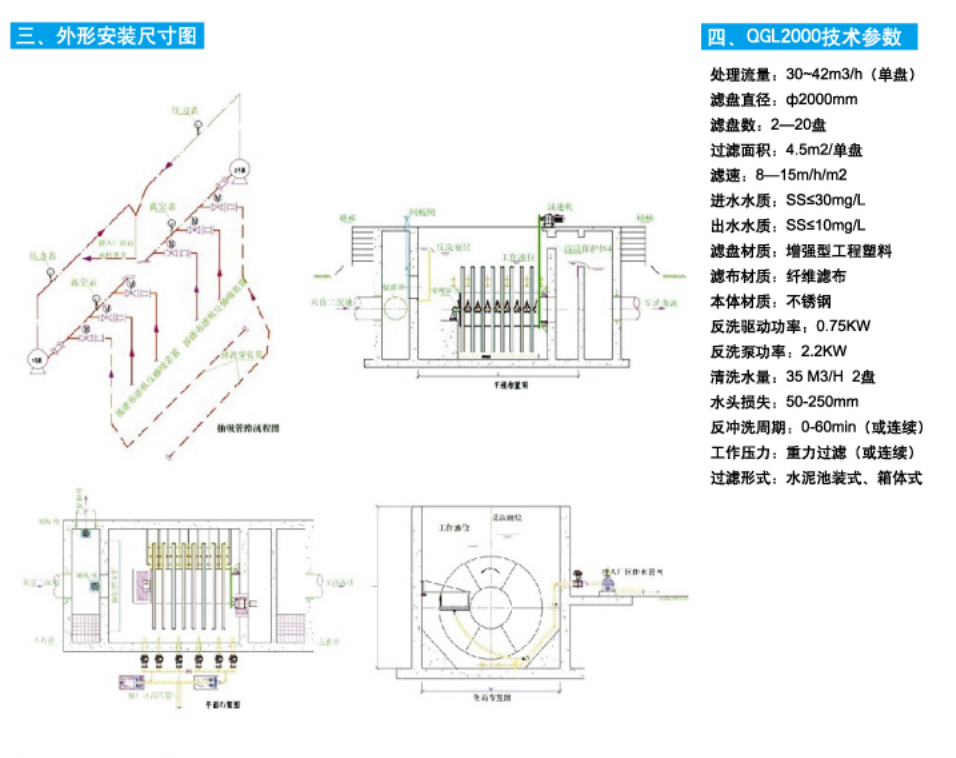

二、外形尺寸

型号

池装式转盘过滤器(1型)

箱体式转盘过滤器(Ⅱ型)

L(mm)

W(mm)

H(mm)

L(mm)

W(mm)

H(mm)

QGL 2000—2

2000

2600

3500

3500

2400

3000

QGL2000 —4

2650

2600

3500

4100

2400

3000

QGL2000 —6

3250

2600

3500

4800

2400

3000

QGL2000 —8

3850

2600

3500

5500

2400

3000

QGL2000 -10

4450

2600

3500

6100

2400

3000

QGL2000 -12

5050

2600

3500

6700

2400

3000

QGL2000 -14

5650

2600

3500

7300

2400

3000

QGL2000 -16

6250

2600

3500

7900

2400

3000

QGL2000 -18

6850

2600

3500

8500

2400

3000
