一、主要用途
HTJY型全自动加药装置广泛用于市政水处理及防水污泥处理的辅助设备，可连续而高效地完成聚合物的化合和混合，获得均质的活性聚合物溶液
二、结构及工作原理
该设备采用射流式混合器，利用高速水力冲散药剂或粉粒，增加细度，提高药剂或粉粒与水的接触，渗透面积，缩减溶解时间；设备以三槽溢流式组合，即制备、熟化和投配，利用重力和溶解度产生溶液的比重差，自动将已溶和未溶的分离，再经低速搅拌器的搅拌，提高溶液的均匀度。
三、主要技术参数和安装尺寸表
参数 | 型号 | HTJY-500 | HTJY-1000 | HTJY-1500 | HTJY-2000 | HTJY-3000 | HTJY-4000 |
制备能力a(L/h) | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | |
外形尺寸(B×L×H | 900*1500*1650 | 1000*1625×1750 | 1000×2440×1800 | 1220×2440*1800 | 220×3200×2000 | 450×3200×200 | |
干粉投配电机功率N(KW) | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | |
搅拌机 | 桨叶直径中(mm) | 250 | 250 | 250 | 250 | 250 | 250 |
立轴转速n(r/min | ) 96 | 96 | 96 | 96 | 96 | 96 | |
功率N(KW) | 0.75×2 | 0.75×2 | 0.75×2 | 0.75×2 | 0.75×2 | 0.75×2 | |
加药螺杆泵 | 流量(m3/h) | 1.0 | 1.0 | 1.5-2.0 | 1.5-2.0 | 3.0-5.0 | 3.0-5.0 |
扬程(m) | 20 | 20 | 20 | 20 | 20 | 20 | |
功率N3(KW) | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | |
进水管径DN1(mm) | 20 | 20 | 25 | 25 | 32 | 32 | |
出水管径DN2(mm) | 20 | 20 | 25 | 25 | 32 | 32 | |
安装尺寸 (mm) | B | 900 | 1000 | 1000 | 1220 | 1450 | |
| L | 1500 | 1625 | 2440 | 2440 | 3200 | 3200 | |
H | 1650 | 1750 | 1800 | 1800 | 2000 | 2000 | |
H1 | 800 | 8 | 1050 | 1050 | 1350 | 1350 | |
四、工作特点
■三槽一体连续式制备，操作保养简易；
干粉或液态聚合物可双重进料，满足不同的需求；
■PLC全自动运行，节省人工；
■药剂投加可采用螺杆泵或计量泵(常规采用前者),计量 可调；
■设备无基础座及固定，外观精美，保养简易。费用低。

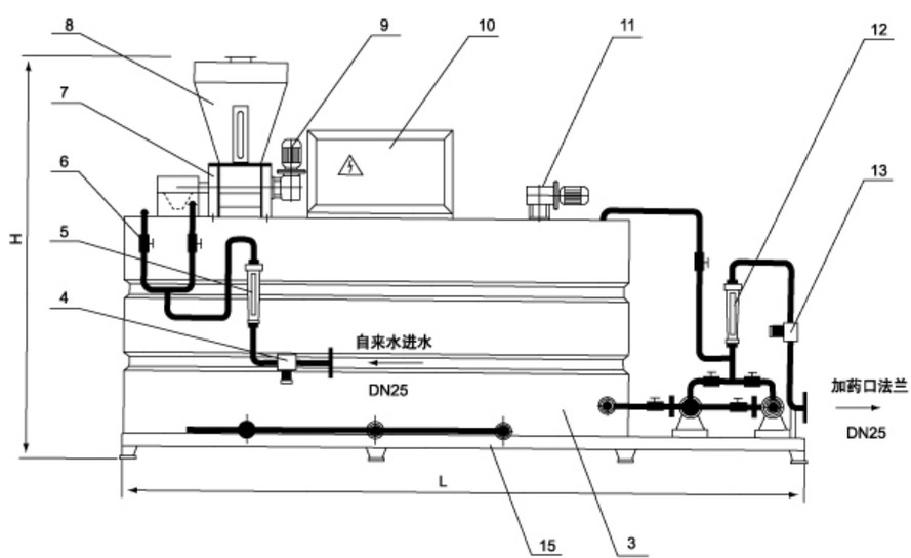

五、外形安装尺寸图
1、放空阀2、文丘里3、药箱体4、进水电磁阀5、进水流量计6,进水阀7、干粉投加8、药剂
9、干粉投加电机10、电控箱11、搅拌电机12、药液流量计13、加药电磁阀14、加药螺杆泵15.机架
